Introducción
El sistema de transformador utilizado en hornos de arco eléctrico generalmente incluye el cuerpo del transformador, el interruptor regulador de voltaje en carga, el enfriador de aceite-agua y todos los accesorios incluidos con el cuerpo del transformador.
Características
(1) Tiene cierta capacidad de sobrecarga, permite una sobrecarga del 20% y puede funcionar bajo sobrecarga durante mucho tiempo.
(2) Tiene suficiente resistencia mecánica para garantizar que pueda soportar el impacto de cortocircuitos de trabajo frecuentes.
(3) Tiene la capacidad de potencia constante y salida de corriente constante para satisfacer las necesidades de diferentes ciclos durante la fabricación de acero.
(4) La bobina del lado primario del transformador principal y la bobina del lado primario del transformador en serie adoptan una estructura continua: la bobina reguladora de voltaje adopta una estructura en capas: la bobina del lado secundario del transformador principal y la bobina del lado secundario del transformador en serie adoptan un cable "8" con cables transpuestos. Estructura de bobina de doble torta.
(5) El transformador utiliza un convertidor en el lado primario para derivar la señal de corriente de arco.
(6) La línea de salida secundaria adopta una estructura tubular en forma de "U" refrigerada por agua de baja conductividad y se conduce desde el costado, lo que acorta la longitud del sistema de gran corriente secundario y reduce la impedancia del sistema de gran corriente, reduciendo así la pérdida y aumentando la potencia activa en el horno de entrada. Mejora la eficiencia y logra el propósito de ahorrar electricidad.

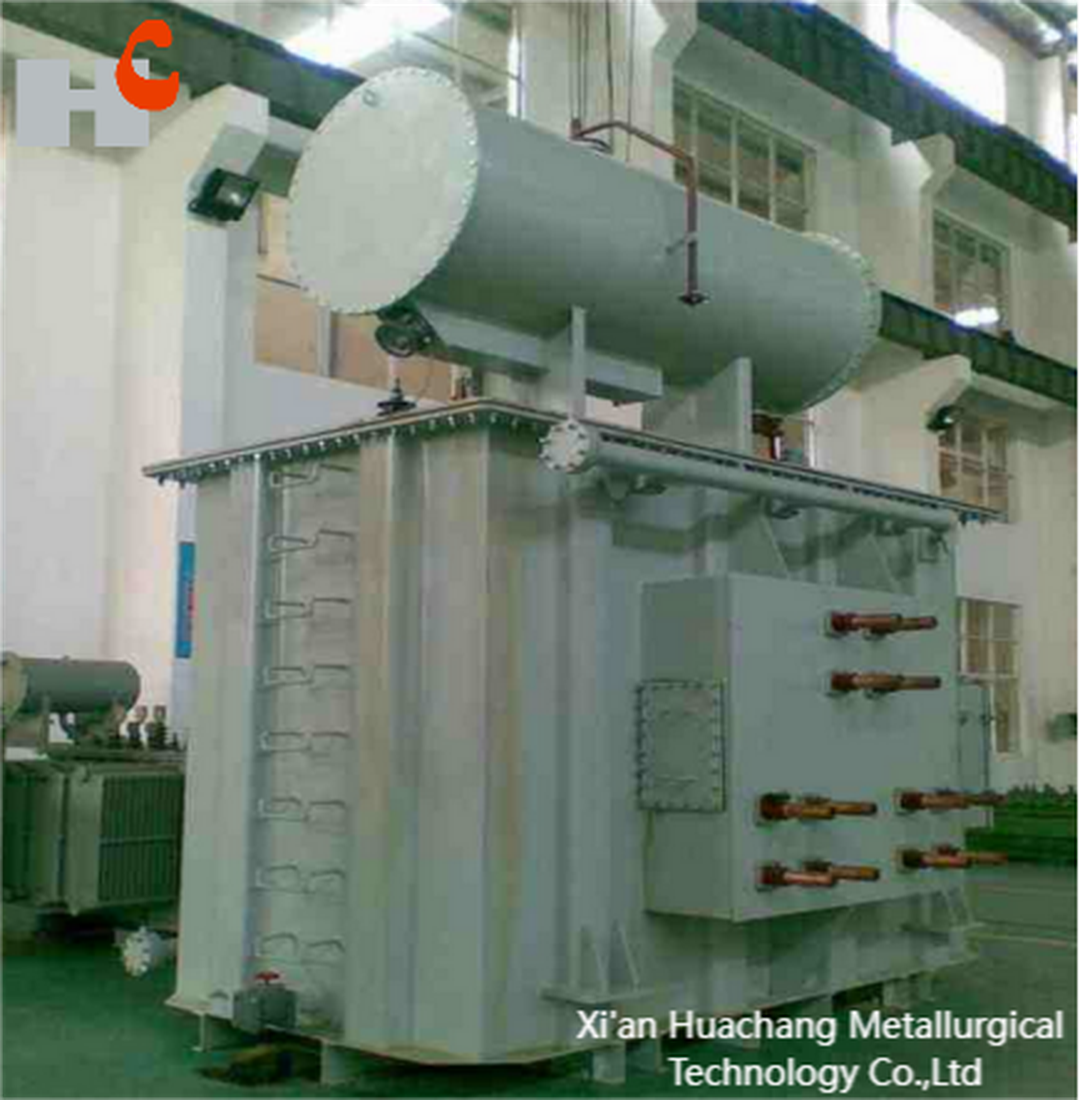

Transformador
